Cách xác định kích thước ống gió theo lưu lượng thiết kế

Trong quá trình thiết kế và thi công hệ thống cơ điện cho các công trình dân dụng cũng như công nghiệp, việc tính toán và lựa chọn kích thước đường ống dẫn gió sao cho phù hợp với lưu lượng thiết kế là một bước vô cùng quan trọng. Anh/chị khi làm việc trong lĩnh vực thi công vật tư công trình thường sẽ thấy rằng, một hệ thống thông gió hay điều hòa không khí HVAC chỉ có thể hoạt động ổn định, đạt hiệu suất cao và tiết kiệm năng lượng khi các thông số kỹ thuật ban đầu được tính toán chuẩn xác. Nếu kích thước ống gió quá nhỏ, tốc độ gió trong ống sẽ quá cao, gây ra tiếng ồn lớn, tổn thất áp suất tĩnh cao và làm tăng công suất tiêu thụ của quạt. Ngược lại, nếu ống gió quá lớn, anh/chị sẽ gặp phải tình trạng lãng phí vật tư, chi phí đầu tư ban đầu cao và chiếm không gian lắp đặt đáng kể của công trình. Do đó, việc nắm vững phương pháp xác định kích thước ống gió dựa trên lưu lượng thiết kế là kỹ năng cơ bản nhưng đóng vai trò quyết định đến chất lượng toàn bộ hệ thống.

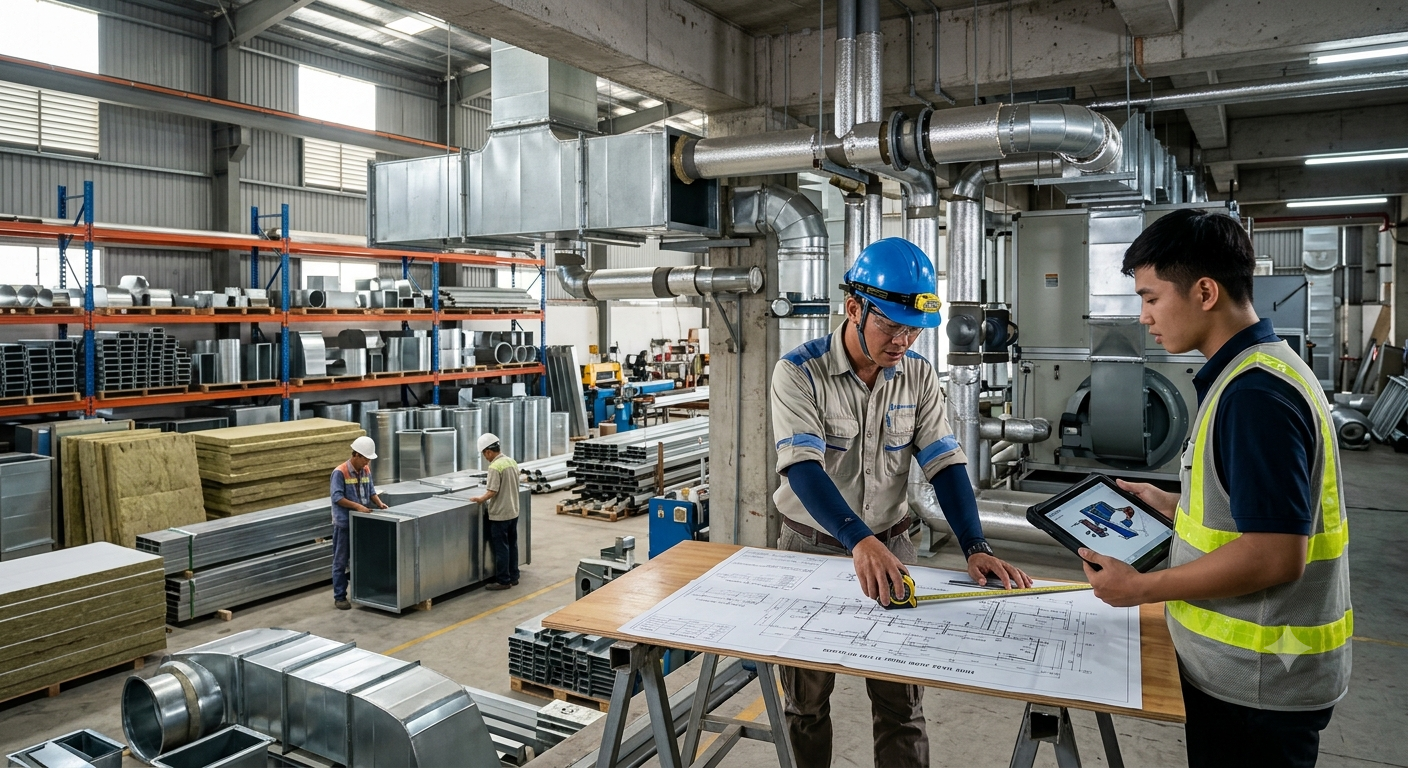

Bối cảnh và vai trò của việc tính toán kích thước ống gió chính xác

Khi bắt tay vào triển khai một bản vẽ kỹ thuật thông gió, kỹ sư và đội ngũ thi công luôn phải đối mặt với bài toán cân bằng giữa lưu lượng gió cần cấp hoặc hút, không gian kiến trúc cho phép và mức độ tổn thất áp suất dọc đường ống. Lưu lượng thiết kế của một không gian phụ thuộc vào công năng sử dụng, số lượng người, tải nhiệt hoặc tiêu chuẩn về số lần trao đổi không khí trong một giờ. Từ tổng lưu lượng gió này, anh/chị cần quy đổi ra mặt cắt ngang của đường ống sao cho vận tốc gió nằm trong giới hạn cho phép của tiêu chuẩn kỹ thuật. Trong thực tế ngành vật tư cơ điện, các loại ống gió vuông và ống gió tròn xoắn đóng vai trò là xương sống của hệ thống truyền dẫn không khí. Mỗi loại ống gió sẽ có những đặc tính thủy lực riêng, đòi hỏi người thiết kế phải hiểu rõ để áp dụng công thức tính toán phù hợp. Việc xác định đúng kích thước không chỉ giúp tối ưu hóa lưu lượng không khí luân chuyển mà còn tạo tiền đề thuận lợi cho quá trình gia công tại xưởng và lắp đặt ngoài công trường, hạn chế tối đa các sự cố phát sinh.

 Các yếu tố ảnh hưởng trực tiếp đến việc lựa chọn kích thước ống gió

Quá trình xác định kích thước ống gió không chỉ đơn thuần dựa vào một con số lưu lượng gió cố định mà còn chịu sự chi phối của nhiều yếu tố kỹ thuật quan trọng khác. Đầu tiên phải kể đến vận tốc gió cho phép bên trong ống. Vận tốc này cần được khống chế ở mức vừa phải tùy thuộc vào khu vực lắp đặt, ví dụ như khu vực văn phòng đòi hỏi độ ồn thấp thì vận tốc gió phải nhỏ, trong khi khu vực nhà xưởng công nghiệp có thể cho phép vận tốc cao hơn để tiết kiệm kích thước ống. Yếu tố thứ hai là tổn thất áp suất, bao gồm tổn thất ma sát dọc theo chiều dài ống và tổn thất cục bộ tại các vị trí co ống gió, ngã ba ống gió hay đầu chuyển vuông tròn. Ngoài ra, giới hạn về chiều cao khoảng trống trần kỹ thuật của công trình cũng là bài toán thực tế buộc anh/chị phải điều chỉnh tỷ lệ giữa chiều rộng và chiều cao của ống gió vuông cho phù hợp mà vẫn đảm bảo diện tích mặt cắt tương đương.

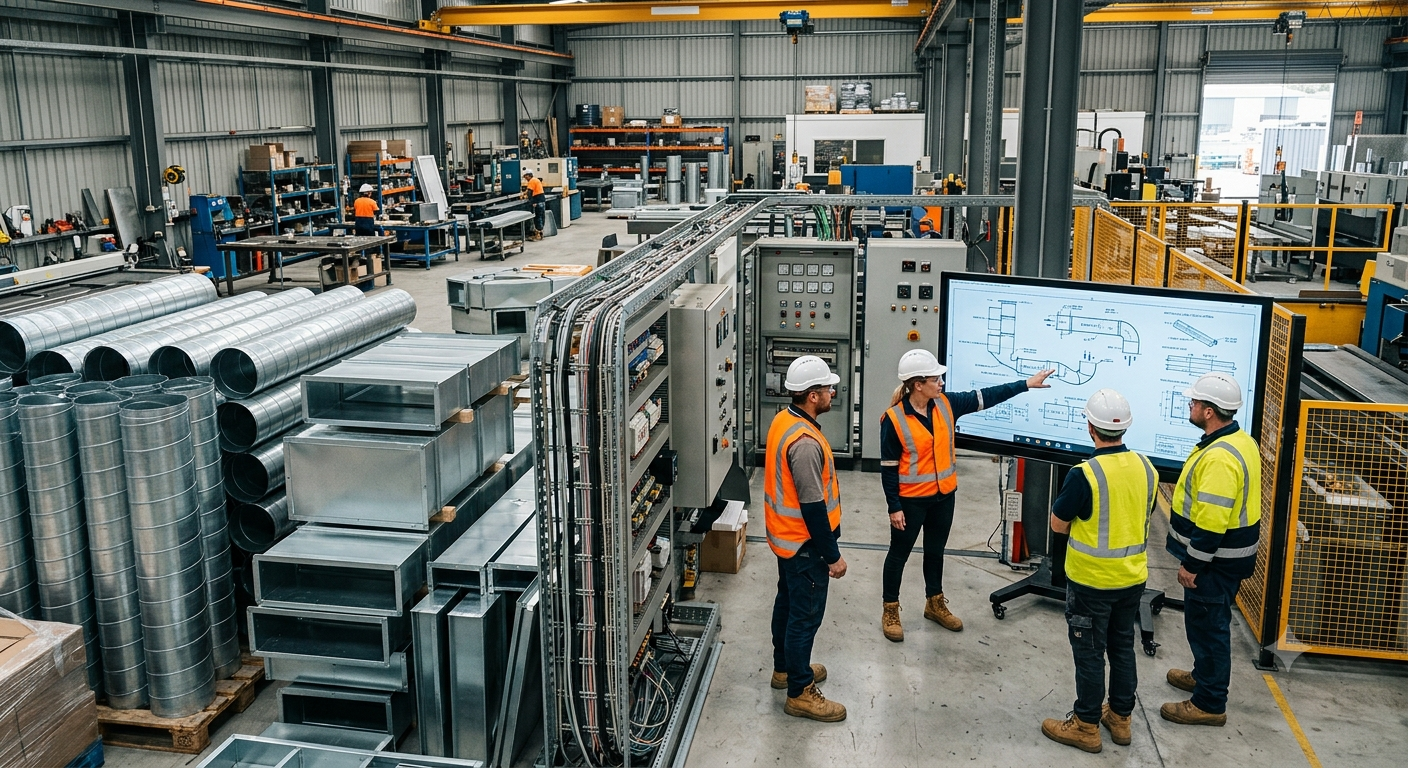

Các phương pháp tính toán và xác định kích thước ống gió phổ biến

Để tìm ra kích thước ống gió chuẩn xác dựa trên lưu lượng thiết kế, kỹ sư cơ điện thường áp dụng một số phương pháp tính toán chuẩn được công nhận rộng rãi trong ngành HVAC. Phương pháp phổ biến nhất và được ứng dụng nhiều nhất trong các công trình hiện nay là phương pháp đồng ma sát. Theo phương pháp này, tổn thất áp suất do ma sát trên một đơn vị chiều dài ống gió được giữ nguyên không đổi trên toàn bộ hệ thống hoặc trên các nhánh chính. Cách tiếp cận này giúp việc cân bằng tĩnh áp cho các miệng gió trở nên thuận lợi hơn rất nhiều trong quá trình vận hành thực tế. Một phương pháp khác cũng thường được sử dụng cho các hệ thống lớn là phương pháp hồi phục tĩnh áp, giúp duy trì áp suất tĩnh tại các nhánh rẽ và miệng gió cấp. Tuy nhiên, dù áp dụng phương pháp nào đi nữa, công thức cốt lõi để tính diện tích mặt cắt ống gió vẫn dựa trên mối quan hệ giữa lưu lượng và vận tốc gió theo phương trình liên tục trong cơ học lưu chất.

 Công thức cơ bản và quy trình tính toán kích thước thực tế

Về mặt nguyên lý kỹ thuật, diện tích mặt cắt ngang cần thiết của ống gió được tính bằng thương số giữa lưu lượng gió thiết kế và vận tốc gió lựa chọn tại đoạn ống đó. Cụ thể, công thức tổng quát là diện tích bằng lưu lượng chia cho vận tốc. Khi tính toán cho ống gió tròn xoắn, anh/chị có thể dễ dàng suy ra đường kính ống thông qua công thức tính diện tích hình tròn. Đối với ống gió vuông, việc xác định kích thước phức tạp hơn một chút vì anh/chị phải chọn sơ bộ một cạnh (thường dựa theo chiều cao trần giả cho phép) rồi tính toán cạnh còn lại. Sau khi có kích thước sơ bộ, anh/chị cần kiểm tra lại độ sụt áp và vận tốc thực tế để đảm bảo hệ thống không vượt quá giới hạn cho phép của tiêu chuẩn thiết kế. Trong quá trình này, việc sử dụng các phụ kiện như van chỉnh lưu lượng gió hoặc van miệng gió OBD là rất cần thiết để tinh chỉnh lưu lượng thực tế tại từng khu vực phân phối gió sau khi lắp đặt xong.

Các câu hỏi thường gặp về cách xác định kích thước ống gió

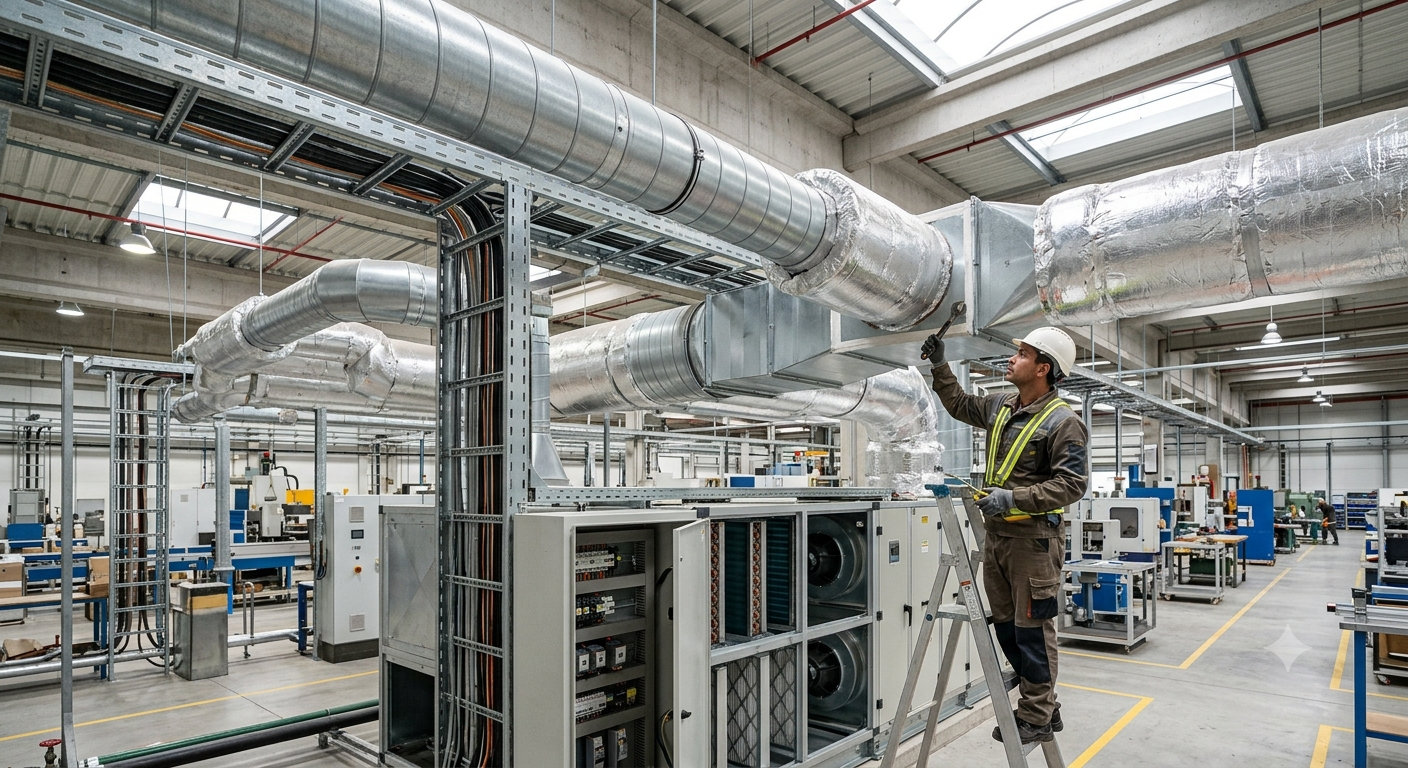

Những điểm cần lưu ý để đảm bảo hiệu quả vận hành hệ thống thông gió

Sau khi đã hoàn thành việc tính toán và xác định kích thước ống gió theo đúng lưu lượng thiết kế, bước tiếp theo đòi hỏi sự đồng bộ trong khâu gia công và lắp đặt vật tư tại công trường. Anh/chị cần đảm bảo rằng các mối nối ống gió được bịt kín đúng kỹ thuật để tránh thất thoát lưu lượng gió quý giá dọc đường đi. Việc rò rỉ không khí không chỉ làm giảm hiệu suất làm mát hoặc thông gió của toàn bộ hệ thống mà còn khiến quạt phải làm việc quá tải, gây tiêu tốn điện năng lãng phí trong suốt vòng đời dự án. Đồng thời, việc bố trí hợp lý các thiết bị phụ trợ như miệng gió Linear, miệng gió 4 hướng hay van điều áp tại những điểm phân phối cuối cùng sẽ giúp hoàn thiện chất lượng không khí trong không gian sử dụng, mang lại sự hài lòng tối đa cho chủ đầu tư và người sử dụng công trình.
